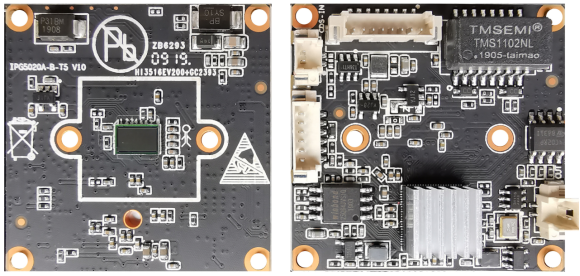

300萬H.265海思3516EV200+ GC2393網絡高清模組
數碼龍型號：ZB6293
1.0新品優勢特性
程序嵌入了中維云視通2.0平臺，NVR視頻出圖2.0秒連；
增加高級移動偵測功能、區域入侵、單伴線等智能分析功能；
默認分辨率2304*1296，300萬；
低碼流H.264/H.265深度編碼；
智能聯動語音播報功能，5種提示音；
智能手動PWM調光功能；
智能全網通協議；
程序支持軟紅外控制、無光敏暖光、無光敏白光和雙光源。
2.0產品概述
1/2.9＂CMOS GC2393低照升級版本的傳感器 ；
采用海思的Hi3516EV200網絡編碼芯片，內嵌高級智能算法；
延用H.265 Pro視頻壓縮技術，25幀監控，低碼率、高清圖像，占用磁盤空間更小；
采用業內領先的低功耗工藝和內部低功耗架構設計，使得模組在低碼率，高圖像質量，低功耗方面持續引領行業水平；
主碼流分辨率3.0MP，子碼流分辨率:VGA；
全國通協議，支持對接主流大牌廠家的NVR，能夠支撐客戶快速產品量產，并實現DVR/NVR和IP攝像機的系統整體解決方案。
3.0 產品詳細參數
型號\參數 | ZB6293 | |
系統 | 主芯片 | HI3516EV200 |
板型 | 單板 | |
顯示 | 圖像傳感器 | 1/2.9＂CMOS GC2393 |
視頻分辨率 | 2304*1296 | |
有效像素 | 300萬 | |
視頻壓縮標準 | H.264/ H.265 Pro | |
幀率 | 2304*1296@20fps+640*480@25fps | |
視頻碼率 | 128kbps～8Mbps | |
同步方式 | 內同步 | |
信噪比 | 42dB | |
最低照度 | 0Lux(IR ON) | |
音頻 | 音頻輸入 | 支持 |
壓縮方式 | G.711 U | |
功能 | 隱私遮擋 | 支持4個遮擋區域塊 |
曝光控制 | 自動 | |
增益控制 | 自動 | |
白平衡 | 自動 | |
日夜功能 | 軟件手動設置IR-CUT的切換方式 | |
視頻調節 | 支持對比度、亮度、飽和度、銳度等調節 | |
遠程操作 | 系統設置、碼流管理、賬戶管理、網絡管理 | |
移動偵測 | 支持 | |
智能分析 | 區域入侵、單伴線等 | |
檢測報警 | 郵件報警、客戶端報警 | |
外圍擴展接口 | 音頻輸入、音頻輸出、 USB 接口 | |
智能手機 | 手機操作系統 | Android，iPhone |
支持協議 | TCP/IP | |
網絡 | 以太網 | 10/100M以太網，RJ45接口 |
網絡協議 | 標準HTTP，TCP/IP，ICMP.RTSP，RTP，UDP，RTCP，SMTP，DHCP，DNS，PPPoE | |
網絡P2P穿透 | 支持 | |
ONVIF | 支持 | |
環境 | 溫度 | 0℃～+70℃ |
濕度 | 10%～90% | |
4.0 功能接線端口定義
| |||||||
序號 | 功能 | 序號 | 功能 | 序號 | 功能 | ||
1 | DC12V電源 | 4 | RX- | 7 | TX+ | ||
2 | GND地 | 5 | RX+ | 8 | NC空 | ||
3 | ACT-LED指示燈 | 6 | TX- | ||||
J2（功能接口） | J3（IR-CUT接口） | J4（紅外燈檢測口） | |||||
序號 | 功能 | 序號 | 功能 | 序號 | 功能 | 序號 | 功能 |
1 | PWM軟紅外 | 4 | AIN音頻輸入 | 1 | IR-CUT+ | 1 | GND地 |
2 | PWM暖光變光 | 5 | GND地 | 2 | IR-CUT- | 2 | CDS-IN光敏信號檢測 |
3 | GND地 | 6 | AOUT音頻輸出 | ||||
